倒置金相顯微鏡系統的組成由光源、反光鏡、聚光器、物鏡和目鏡等部件組成,通過些部件通過光的作用將檢測物體放大,而因為這些部件組成的原理不同,倒置金相顯微鏡光學系統又分為有限遠顯微鏡系統和無限遠顯微鏡系統。像蔡司奧林巴斯等多采用無限遠光學系統,這是為什么呢?

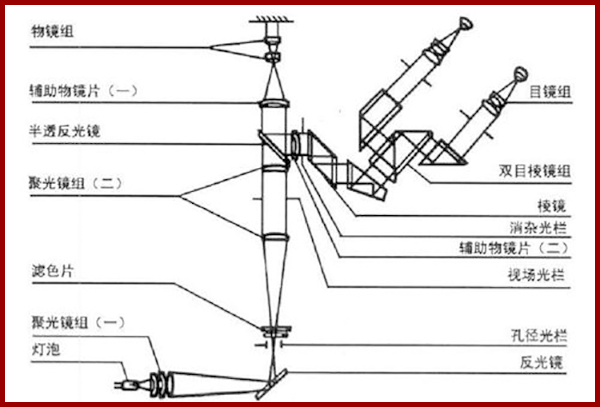

在揭曉答案前,我們先來了解下倒置金相顯微鏡如何使用檢測原理:從試樣散射的成像光線經過物鏡、和輔助物鏡片,由半透反光鏡轉向,經過輔助物鏡片組及棱鏡、半五角棱鏡形成一個倒立的放大實像,該圖像經過目鏡再次放大,就成為在目鏡視場中能看到的放大影像。而因為傳輸光成像的方式不同,內部的結構設計不同,又可以分為以下幾種。

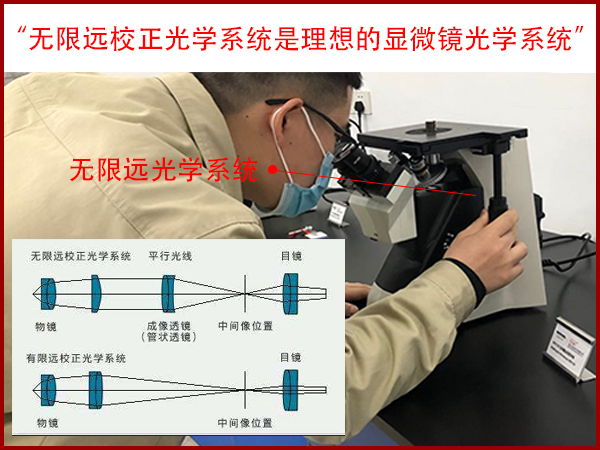

倒置金相顯微鏡可分為有限遠顯微鏡系統和無限遠顯微鏡系統,無限遠顯微鏡系統:由標本通過物鏡的光線不在物鏡成像,而是作為無限遠的平行光束進入成像透鏡,由成像透鏡形成中間像。而有限遠顯微鏡系統則由物鏡單獨形成中間像。而根據平行可無限放大原理,在先天設計上就決定采用無限遠光學系統的金相顯微鏡成像更優質,而這也是大家一致認可45°金相顯微鏡的原因,在設計之初就比普通顯微鏡更清晰。
