碳硫分析儀是進(jìn)行碳硫分析的主要儀器，可測(cè)量結(jié)果數(shù)顯直讀，普遍測(cè)量時(shí)間較短，這樣可以便于進(jìn)行現(xiàn)場(chǎng)配料或者對(duì)來料進(jìn)行檢測(cè)。而一旦在此過程中遇到問題，等待廠家工程師維修非常浪費(fèi)時(shí)間，因此很多朋友想了解下碳硫分析儀故障，自己了解下如何快速解決，在通過20年實(shí)戰(zhàn)工程師處了解到以下幾點(diǎn)。

 一、碳硫分析儀電壓故障：1、碳硫電壓某一個(gè)或兩個(gè)電壓為零，光源加熱絲斷。通過打開吸收池，觀察紅外光源模塊，可發(fā)現(xiàn)CO2(或SO2)紅外光源未發(fā)光，斷電用萬用表測(cè)量光源加熱絲，可以很簡(jiǎn)單的判斷發(fā)熱絲是否斷裂，通過更換新的發(fā)熱絲電壓可恢復(fù)正常 2、碳硫電壓一個(gè)為零且不跳動(dòng)。用萬用表測(cè)量信號(hào)通道的輸出電壓會(huì)發(fā)現(xiàn)大于2.0000伏，在儀器的713/D芯片產(chǎn)生過載使A/D芯片輸出的BCD碼為0，通過調(diào)節(jié)放大板上的增益電位器可以使輸出正常。 3、碳硫電壓漂移或波動(dòng)大。光源系統(tǒng)的接插件松動(dòng)或接觸不良、插座氧化等，導(dǎo)致接觸電阻增大，重新焊接各接線后正常

二、檢測(cè)結(jié)果重復(fù)性偏差： 注意做樣品的頻率Z好和爐前控制的時(shí)間差不多，稱樣稱一個(gè)做一個(gè)，盡量避免先把所有的樣品稱好依次做完。

三、自動(dòng)清掃裝置不能運(yùn)行： 首先檢測(cè)氣路是否正常，檢查汽缸是否卡死，如汽缸正常。然后檢查汽缸控制電磁閥和控制信號(hào)接收板，均正常，一般情況下電磁閥是無電壓的，只有當(dāng)開關(guān)接通才有電壓促使電磁閥接通工作，然后通過電壓測(cè)量發(fā)現(xiàn)，當(dāng)在軟件中施加自動(dòng)清掃指令時(shí)不工作，經(jīng)檢查是汽缸限位開關(guān)位置不佳導(dǎo)致自動(dòng)清掃不工作。經(jīng)過調(diào)整恢復(fù)正常。

四、硫表顯示速度、歸零速度慢： 硫表所顯示的數(shù)據(jù)是根據(jù)壓力傳感器來控制的，屬于高精密度的顯示，在加液的過程中數(shù)據(jù)跳動(dòng)屬于正常現(xiàn)象，至于回零慢這個(gè)問題要看到底有多慢，如需要15秒以上才能穩(wěn)定的話，可以檢查滴定管橡皮塞的槽口是否被堵住，如在15秒以內(nèi)的話屬于正常情況，建議可以把滴定管上面的橡皮塞槽口開大一點(diǎn)。

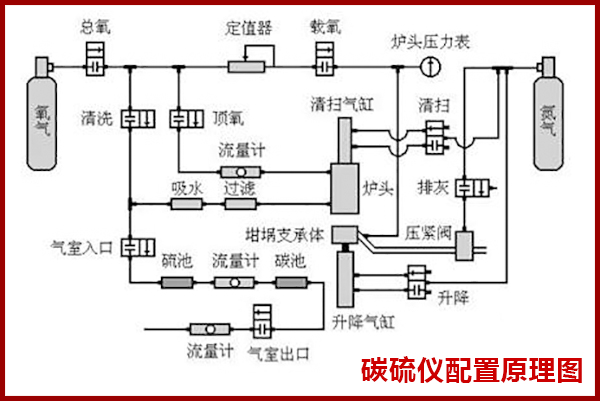

五、紅外碳硫分析儀爐頭壓力偏高：爐頭壓力指示為大于正常值0.08Mpa，觀察到分析氣流量及吹氧流量過低，正常值吹氧流量為2(l/min)，分析氣流量為3-4(l/min)。首先調(diào)節(jié)吹氧流量計(jì)旋紐將其流量大小調(diào)節(jié)到正常值2(l/min)，然后打開機(jī)蓋調(diào)節(jié)儀器內(nèi)針型閥使分析氣流量調(diào)節(jié)至3-4(l/min)之間，氣路正常后，發(fā)現(xiàn)爐頭壓力又低于正常值0.08Mpa，然后再調(diào)節(jié)面板穩(wěn)壓閥(定值器2)，使?fàn)t頭壓力恢復(fù)正常。經(jīng)標(biāo)樣測(cè)試儀器恢復(fù)正常。

六、硅膠圈、石英管過度損壞現(xiàn)象：硅膠圈屬于易耗品，電弧爐燃燒溫度能達(dá)到1800度，損壞是正常現(xiàn)象，如過度損壞可以控制做樣頻率，也可以通過降溫處理打開“前氧”用潮濕的抹布包住爐體降溫。石英管也是消耗品，過度損壞可以調(diào)節(jié)石英管跟樣品的距離，一般與電弧爐內(nèi)圈相平。

七、稱樣：一般普通鋼為1g，生、鑄、球鐵為0.5-0.25g之間，具體區(qū)分方法為3.0%以下的碳含量可以稱0.5g，3.0以上的建議稱0.33g左右。一般推薦0.33g因?yàn)槭强焖俜治鰞x，取氣過程只有8秒左右，為了能使樣品充分燃燒，盡量避免樣品過多，造成的燃燒不均勻現(xiàn)象。

如果您還有其他關(guān)于同樣用于元素檢測(cè)的元素分析儀的問題，歡迎來電咨詢，20年專業(yè)工程師在線為您解答。
