直讀光譜儀主要是用于鐵基、鋁基、銅基、等基體的分析。那么直讀光譜儀對被檢測的光譜分析儀樣品的要求有哪些呢？下面結合5代光譜儀質量及工程師實戰經驗為大家詳細介紹下。

首先要像光譜分析儀組成復雜想檢測精準更要標準操作，那被檢測的樣品一定要合格，首先樣品要塊狀,導電，非粉末，且內部組織不能為疏松多孔。并且樣品表面必須清潔、不得污染，不能帶有其他物質，也盡可能不直接用手摸，并且打磨后體積不能太小，能很好的蓋住激發孔，平面至少有13mm左右。且樣品打磨厚度≥4mm，不能有沙眼、裂紋、偏析等缺陷。

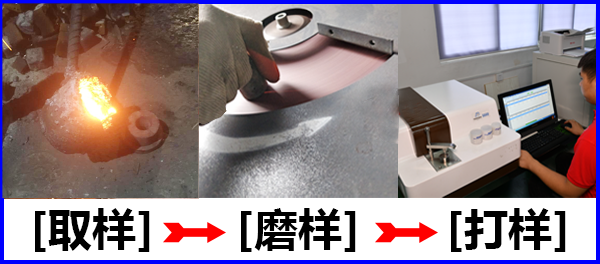

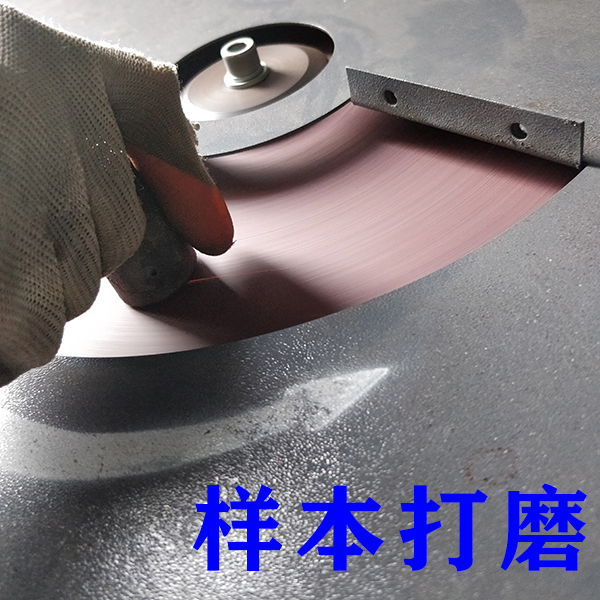

其次就是制樣流程，要求在一般情況下，黑色金屬如鐵基需要光譜磨樣機或砂輪機來打磨制樣，鋁、銅等有色金屬基體的試樣需要小型車床或銑，鐵、鎳等黑色金屬基體的試樣可以磨制，注意鑄態試樣需要先切割。要求磨制后的樣品表面平整潔凈、紋路清晰、溫度適宜。另外，不同基體的樣品盡量不要在同一砂紙制樣。其中鑄鐵必須白口化后才能分析，白口化時應注意不要澆鑄過快，避免偏析，其次、一般多用樣模澆鑄，樣模盡量取直徑35-40mm，厚6-8mm，這樣試樣冷卻快，白口好，待鐵水澆后30秒左右取出，開水澆再冷水冷。

以上就是結合工程師經驗的關于光譜分析的全面解讀，如果您對于以上內容還存在疑惑，可進一步咨詢光譜分析儀的其他相關問題，工程師將會結合20年實戰經驗為您在線解答。
