火花直讀光譜儀器也需在設備中建立自己的標準樣品庫，使用標準樣品數據衡量檢測備樣。但前期要做許多工作，例如收集樣品，樣品分析，標準樣品制備等工作。而如5代光譜儀在建立標準樣品曲線庫，還會經過600余次的模擬實際使用情況進行檢測，才會出廠銷售。在檢測過程中，火花直讀光譜儀備樣質量也非常重要。

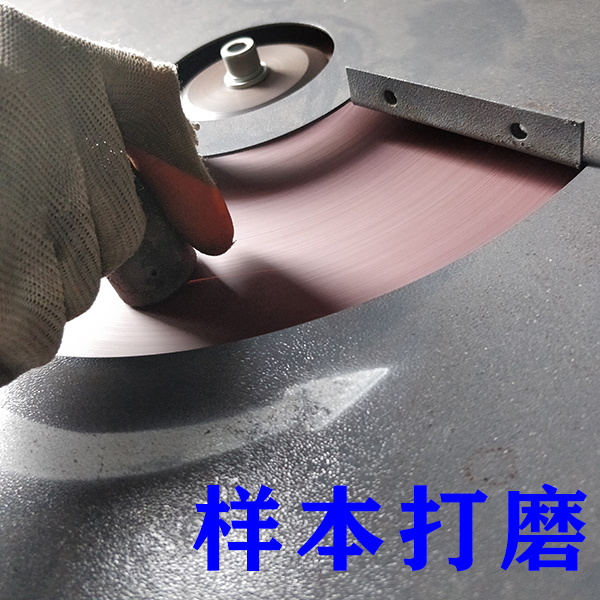

火花直讀光譜儀標準備品：進行直讀光譜分析的樣品，是塊狀樣品制備的情況對測定誤差影響很大。所以塊狀樣品表面一定要打磨平整。具體如下，用光譜儀分析試樣時，試樣制備極其重要。制備方法取決于分析材料，鋼及其它硬質材料通常用托盤磨樣機或帶磨機制備。建議使用40-60目的氧化鐵砂紙或砂盤（切割片）。

鑄鐵試樣必須用旋掛式砂輪機磨制并選擇適當的砂輪。如:置備鐵試樣采用三氧化二鋁(棕鋼玉)砂輪，而不能采用碳化硅砂輪。有色金屬材料，比如銅和鋁，應用高速車床或磨床來制備。鋼鐵廠取樣可用專用取樣器取出特定形狀的樣子；也可取成柱狀樣品經切割機在1/3~1/2處切斷磨制；鑄鐵試樣一般采用“印章”形狀的樣子，以便激發部位能夠完全“白口化”。1.取樣要有代表性；2.樣品內部應無夾雜、裂紋、氣孔；3.制備后表面應無油污（注：嚴禁磨制后用手接觸磨制面）；4. 分析時應按“國家標準”規定的取樣部位激發。

如果您對于以上內容還存在疑惑，可進一步咨詢火花直讀光譜儀備樣的其他相關問題，工程師將會結合20年實戰經驗為您在線解答。
