倒置金相顯微鏡主要用于鑒別和分析金屬內部結構組織，倒置金相顯微鏡是金屬學研究金相的重要儀器。鑄造。冶煉、熱處理的質量研究，原材料的檢驗或材料處理后的分析等均可使用倒置金相顯微鏡。為使大家更清晰的了解倒置金相顯微鏡，下面我們就來了解下其倒置金相顯微鏡成像原理。

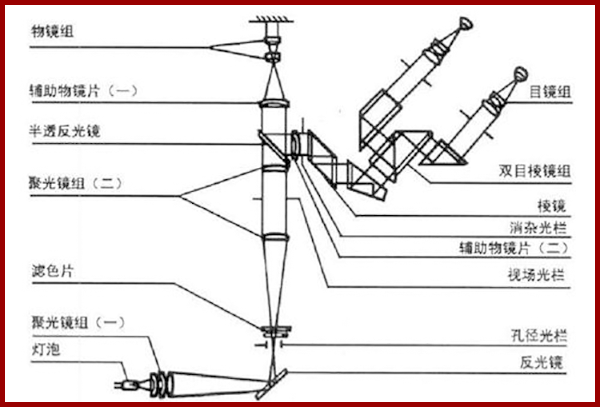

倒置金相顯微鏡的成象放大部分主要由兩組透鏡組成。靠近觀察物體的透鏡叫物鏡,而靠近眼睛的透鏡叫目鏡。通過物鏡和目鏡的兩次放大,就能將物體放大到較高的倍數,倒置金相顯微鏡的放大光學原理圖。物體AB置于物鏡前,離其焦點略遠處,物體的反射光線穿過物鏡折射后,得到了一個放大的實象A1B1,若此象處于目鏡的焦距之內,通過目鏡觀察到的圖象是目鏡放大了的虛象。而由此組合成的光學結構又分為有限遠和無限遠。

下面我們來具體了解下，無限遠光學系統是由標本通過物鏡的光線不在物鏡成像，而是作為無限遠的平行光束進入成像透鏡，由成像透鏡形成中間像。而在有限遠校正光學系統中，則由物鏡單獨形成中間像。因此相對而言是無限遠的效果更好，觀察到的電子細節更清晰。

以上就是對于倒置金相顯微鏡成像原理的一些介紹，如果您還想了解倒置無限遠金相顯微鏡的解讀，可以持續關注我們的更新，或者直接來電咨詢，20年實戰經驗工程師在線為您解答。
