進行金相檢驗時，為了獲得清晰的物象，必須調好物鏡與金相試樣之間的距離，這就是調焦；用來實現調焦的機械裝置，就稱為金相顯微鏡的調焦機構。調焦機構包括粗動調焦和微動調焦兩部分。粗動調焦機構是在顯微操作時作快速調焦用的。而微動調焦機構，是作進一步精 確調化用的。對于景探小的高倍物鏡，微動調焦機構是必不可少的。同時，只有租調和微調機構的互相配合和運用，方可以得到滿意的調焦效果。

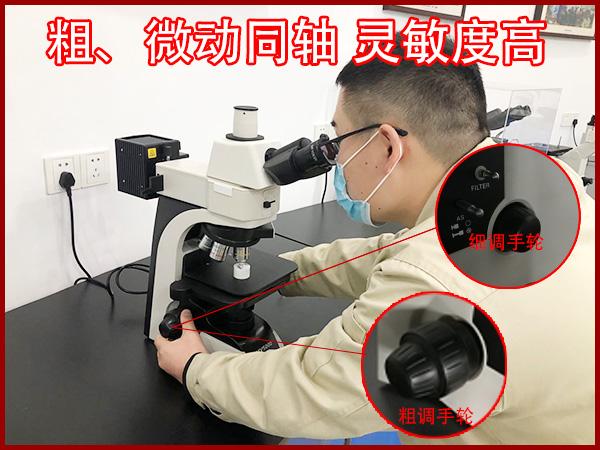

金相顯微鏡的調焦機構1．粗動調焦結構。粗動調焦機構一般采用齒輪與齒條的嚙合運動形式，用燕尼9執作精密導內。船尼導軌各零件按結構及質量要求，選用組織穩定而耐磨性較強的合金材料，并經過精密加工而成。當轉動粗動手掄時，全相試樣表面對光學系統發生相對運動，被調系統作平德而精 確的直線運動。移動時效尾與燕尾榴配合平穩，沒合松動或過緊的現象。而齒輪與齒條的齒合精度由調整齒條與齒輪的中心距保證。

金相顯微鏡的調焦機構2．微動調焦結構。微動機構有杠桿式，齒輪式，行星輪式等結構形式，中以齒輪式粗、微動同軸結構使用得zui普通。(1)微動機構的性能。金相顯微鏡對微動機構有嚴格的要求在微動調用范圍內，物象不應有顯若的搖擺晃動現氛調焦叭用10倍物鏡觀察，在景深范圍內物平面中心位移量中級金相顯微鏡要求不大于0．015毫米、高級金相顯微鏡要求不大于0.08毫米；微調機構在上升及下降時動作應連續均勻，不應有滯留現免微動手輪分劃格值，中級型為0.02毫米，高級型為0．001一0．002毫米。物鏡轉換器又是安裝在與乎臺托架相連接的碗頭組上，所以，微動沿板組的升高或下降就是物鏡與載物臺距離的微量改變，即實現了微動調焦。(2)齒輪式微動裝置結構。當轉動激動手輪1及14時，與微動手輪固連在一起的微動齒軸5也一起轉動，并帶動微動齒輪20及微動齒輪軸10轉動，再經微動齒輪12及激動齒輪軸23傳動到直徑很大的扇形齒輪24。這樣經過一系列的齒輪傳動，減速以后，扇形齒輪的轉速變得很低了，也就是說，整個齒輪組是一個大傳動比的減速機構。同時扇形齒輪還起著杠桿的作用，它是由刀刃26所支承的。在扇形齒輪24的尼部有一小孔，其上裝有微動頂針25。該頂針的頭部插入微動滑扳組30底部的小孔中文承著滑板。微動滑板組的頂部裝有彈簧31以壓緊滑板。當微動手輪轉動時，扇形齒輪昆部升高，頂針侄推動滑板組上升；扇形齒輪尾部下降，彈簧31就推動滑板組下降。微動手輪每轉動一周，微動滑板就上升或下降100微米。由于平臺托架29是用螺釘38與微動滑板組30聯成一個整體的，物鏡轉換器又是安裝在與乎臺托架相連接的碗頭組上，所以，微動沿板組的升高或下降就是物鏡與載物臺距離的微量改變，即實現了微動調焦。

以上就是金相顯微鏡的調焦機構的相關介紹，如果你還有其他的疑問，可以來電咨詢博越儀器，20年實戰經驗工程師在線為您解答。
