金相顯微鏡是專門用于觀察金屬和礦物等不透明物體金相組織的顯微鏡鏡,它具有穩定性好、成像清晰、分辨率高、視場大而平坦的特點。因其對被測物進行既定性又定量地進行分析,故對金相顯微鏡的校準工作必不可少。下面我們就來一起了解下倒置金相顯微鏡校準吧。

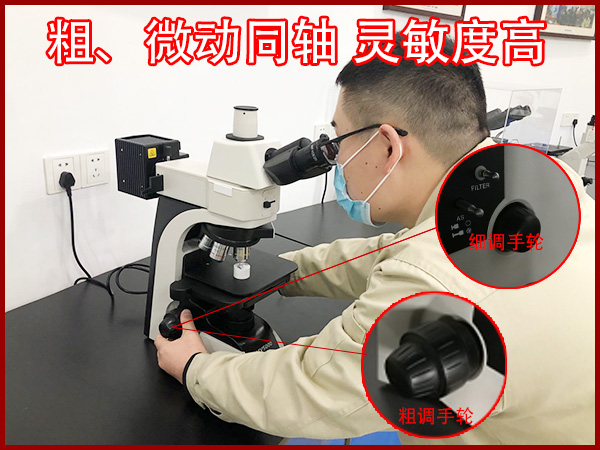

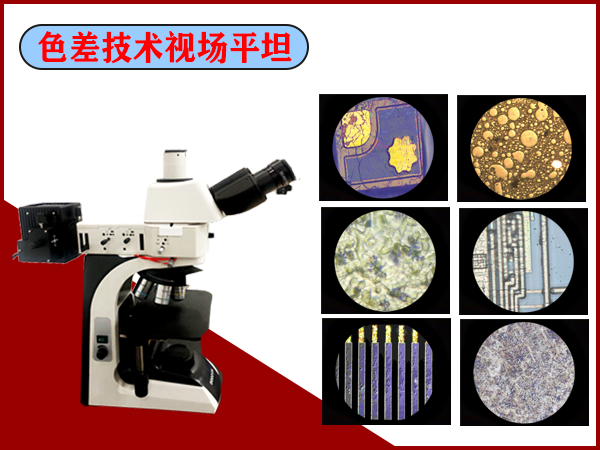

1、物鏡場曲:將金相顯微鏡物鏡安裝好,將0.01mm標準測微尺放在工作臺上并壓緊;旋轉調焦旋鈕,將焦點調整在測微尺的中間,視場ZX成像清晰,此時將千分表測頭與工作臺表面相接觸并對好表的零位;再次旋轉調焦旋鈕,把焦點調整到測微尺的邊緣,使視場邊緣成像清晰。觀察千分表,其Zda偏移量即為該物鏡的場曲誤差,其余物鏡以此類推進行校準。金相顯微鏡物鏡場曲誤差的指標如下:10x≤0.20mm、25x≤0.10mm、40x≤0.07mm、63x≤0.065mm、100x≤0.04mm。

2、物鏡放大倍數的正確性:金相顯微鏡裝上10x標準目鏡和被檢物鏡,將0.01mm標準測微尺放在工作臺上并壓緊。觀察時測微尺應與目鏡中的分劃板相符合,其偏移量則是放大倍數的誤差。其余物鏡以此類推進行校準,其誤差不大于5%。3、目鏡分劃板的準確度:將帶分劃板目鏡的鏡頭旋下,把分劃板放置在工作臺上并調好焦距;調整工作臺,使分劃板的水平線與縱向導軌行程平行并對好零位,按每20格測量一次,直至第100格,其誤差不大于5μm。

另外,4.物鏡成像清晰范圍:用被檢物鏡及10x目鏡對測微尺或金相試樣進行調焦,使成像清晰。當視場ZX像Z清晰時,測得視場內的成像清晰范圍的誤差不低于60%。如果你還想了解更多有關金相顯微鏡的其他資訊,可以來電咨詢博越儀器,20年實戰經驗工程師在線為您解答。
