作為直讀光譜儀來講，高純度的氬氣是必備的，很多廠家為了節(jié)約成本會選用自己灌裝或者采購的低純度直讀光譜儀 氬氣，這樣雖然也可以使用但是對于光譜儀的檢測結(jié)果是有影響的。直讀光譜儀對于氬氣純度一般要達(dá)到99.999%，這樣對儀器分析的穩(wěn)定性較好，如果氬氣純度不夠的話，有部分高合金（如Cr、Ni、W等含量高）樣品是沒有辦法正常激發(fā)的。 對于很多客服反映直讀光譜儀對于氬氣的的消耗非常大，正常情況下，一天50個樣品，一瓶氬氣（14MPa）最少可以用5天以上，如果光譜儀對于氬氣消耗特別的大有可能是有漏氣或氬氣分壓表流量太大。供氬氣鋼瓶的減壓器壓力為0.60--0.70MPa,管路漏氣則消耗氬氣多。

真空直讀光譜儀供氬氣有如下幾個流量：最低流量6-10升/小時；常流量40-60升/小時，直讀光譜儀后面板的激發(fā)電源開關(guān)開則此流量一直供氣，用于沖洗激發(fā)室的透光鏡片和維持激發(fā)室氬氣正壓力，防止分析間隔過程及更換樣品時激發(fā)室進(jìn)入空氣；分析流量200--300升/小時，只是激發(fā)樣品時供氣；閥、快門供氣，如果管路不漏氣耗氣量極小。所以，激發(fā)電源開關(guān)24小時開，一瓶氣可用3天左右，如果長時間不分析樣品（如間隔2小時）可關(guān)閉直讀光譜儀的激發(fā)電源開關(guān)，但不要關(guān)直讀光譜儀的總電源。

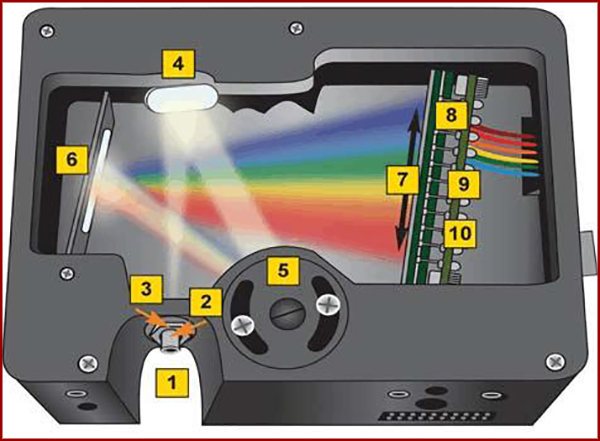

而在這不得不提及光室。直讀光譜儀在分析鑄鐵、不銹鋼、低合金鋼等材料時，這些元素都是需要檢測的。而這些元素zui佳光譜線均在真空紫外波段，而空氣中的各類氣體又會對紫外區(qū)譜線產(chǎn)生強烈的吸收，導(dǎo)致光譜儀能夠測量到的紫外光譜強度急劇減弱，進(jìn)而影響被測元素的準(zhǔn)確性及穩(wěn)定性。所以需要使用辦法將其去除光室中的空氣和水蒸氣使其成為真空狀態(tài)，才能實現(xiàn)較為穩(wěn)定的紫外區(qū)元素檢測結(jié)果。很多品牌的設(shè)計都有不同，也有兩個光室的設(shè)計，還有單獨一個光室。如博越儀器就采用雙光室設(shè)計。樣品中的合金元素在高溫情況下可能會與空氣中成分發(fā)生化學(xué)反應(yīng)生成分子化合物，從而會有分析光譜對我們所需的原子光譜造成干擾。因此必須要求氬氣的純度達(dá)到99.999％ 以上。另外，氬氣的壓力和流量也對分析質(zhì)量有一定影響，它決定氬氣對放電表面的沖擊能力，這種激發(fā)能力必須適當(dāng)，過低，不足以將試樣激發(fā)過程中產(chǎn)生的氧氣和它形成的氧化物沖掉，這些氧化物凝集在電極表面上，從而抑制試樣的繼續(xù)激發(fā)；氬氣流量過大，一是造成不必要的浪費。二是對光譜儀也有一定的損傷。因此氬氣壓力和流量必須適當(dāng)。據(jù)實踐，氬氣的壓力和流量，應(yīng)根據(jù)不同材質(zhì)進(jìn)行調(diào)節(jié)，對中低合金鋼的分析，輸入光譜儀的氬氣壓力應(yīng)達(dá)到0.5—1.5MPa，動態(tài)氬的流量為12～ 20個讀數(shù)，靜態(tài)氬的流量為3～5個讀數(shù)。所以光譜分析儀多會采用真空機對直讀光譜儀進(jìn)行抽真空處理。

如果您還想了解更多關(guān)于直讀光譜儀 氬氣的內(nèi)容，可以直接來電咨詢金屬光譜分析儀材料檢測的其他相關(guān)問題，工程師將會結(jié)合20年實戰(zhàn)經(jīng)驗，以及相關(guān)材料檢測專業(yè)知識為您在線解答。
