金相顯微鏡最普遍的有三大類，臺式一體機，立柱式及立式。倒置金相顯微鏡構造一般是由光學元件、照明燈具系統軟件還有機械結構三大部分構成的。其中倒置金相顯微鏡的光學元件，主要由燈源，后視鏡，物鏡組，目鏡還有多個聚光鏡組構成的。倒置金相顯微鏡照明燈具的系統軟件：這個是由裝在基座上的低電壓電燈泡，聚光鏡，后視鏡，直徑光欄以及安在支撐架上的視場光欄與另一聚光鏡所構成的。

而倒置金相顯微鏡的機械結構，其機械結構由測角儀（試件臺），物鏡轉化器（安有幾個物鏡），目鏡筒（接目鏡），粗調合調整主軸，視場光欄（調整視角的尺寸）以及直徑光欄（調整進視度）構成。簡單來說，照明系統：給試樣被觀察表面以均勻充足的照明，建立顯微鏡最佳工作條件；物鏡系統:將試樣金相組織結構成一清晰的、反襯度高的放大實像；目鏡系統:用以觀察試樣經物鏡初步放大的實像，目鏡實質上是觀察物鏡所成實象的放大鏡。

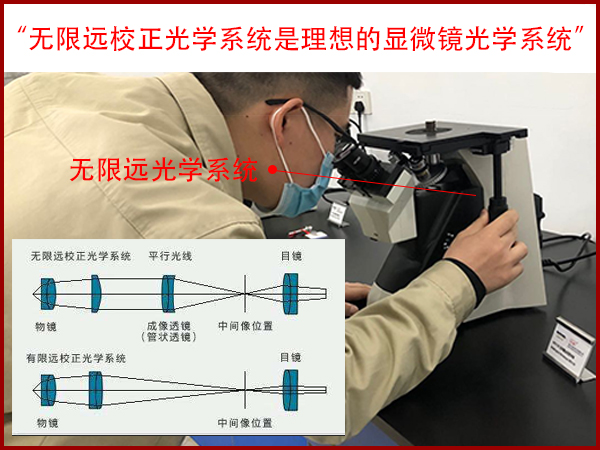

而對于大家比較關注的清晰度問題，與光學成像結構有關。其有無限遠和有限遠之分，無限遠光學系統由標本通過物鏡的光線不在物鏡成像，而是作為無限遠的平行光束進入成像透鏡，由成像透鏡形成中間像。而在有限遠校正光學系統中，則由物鏡單獨形成中間像。因此相對而言是無限遠的效果更好，觀察到的電子細節更清晰。
