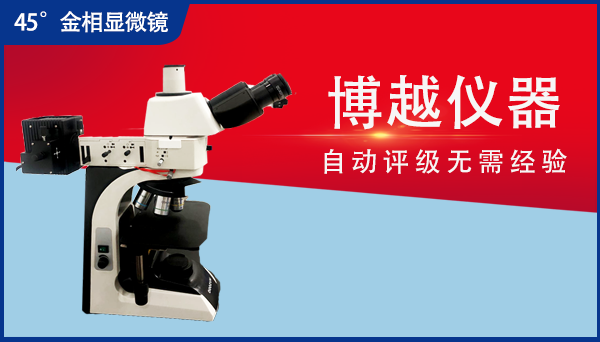

金相顯微鏡通常由光學系統、照明系統和機械系統三大部分組成，有的顯微鏡還附有攝影裝置。下面具體介紹金相顯微鏡構造。

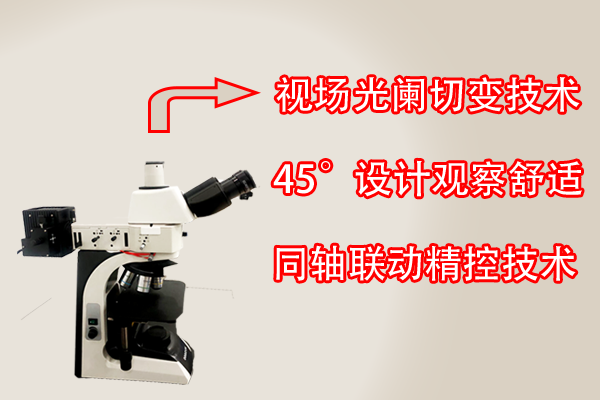

金相顯微鏡構造：1、載物臺，金相顯微鏡載物臺用來放置金相試樣，載物臺和下面托盤之間有導軌，用手推動可使載物臺在水平面上作一定范圍的十字定向移動，以改變試樣的觀察部位。2、孔徑光闌和視場光闌，孔徑光闌裝在照明反射鏡座上面，調整孔徑光闌能夠控制入射光束的粗細，以保證物像達到清晰的程度。視場光闌設在物鏡支架下面，其作用是控制視場范圍，使目鏡中視場明亮而無陰影。在刻有直紋的套圈上還有兩個調節螺釘，用來調整光闌中心。

3、物鏡轉換器，轉換器呈球面形，上有三個螺釘，可以安裝不同放大倍數的物鏡，旋轉轉換器可以使各個物鏡鏡頭進入光路，與不同的目鏡搭配使用，可以獲得各種放大倍數。4、目鏡筒，目鏡筒呈45度傾斜安裝在附有棱鏡的半球形座上，還可以將目鏡轉向90度呈水平狀以配合照相裝置進行金相攝影。

金相顯微鏡是一種精密的光學儀器，使用時要求細心謹慎。在使用金相顯微鏡工作之前首先要熟悉其構造特征以及各個主要部件的相互位置和作用，然后按照金相顯微鏡的使用規程進行操作。
